Загальне запитання
Доброго дня. У продовження запитання № 218 хочу замовити обмірні креслення. Була змога потрапити на об'єкт і перевірити розміри. Результат у вкладенні.
Креслення, малюнки, фотографії
№ 1
| Уточнення до запитання |
Згорнути
|
Запит уточнення
Доброго дня!
Потрібне уточнення:
1. Додайте фото зовнішніх стін із квартири, щоб було видно віконні отвори.

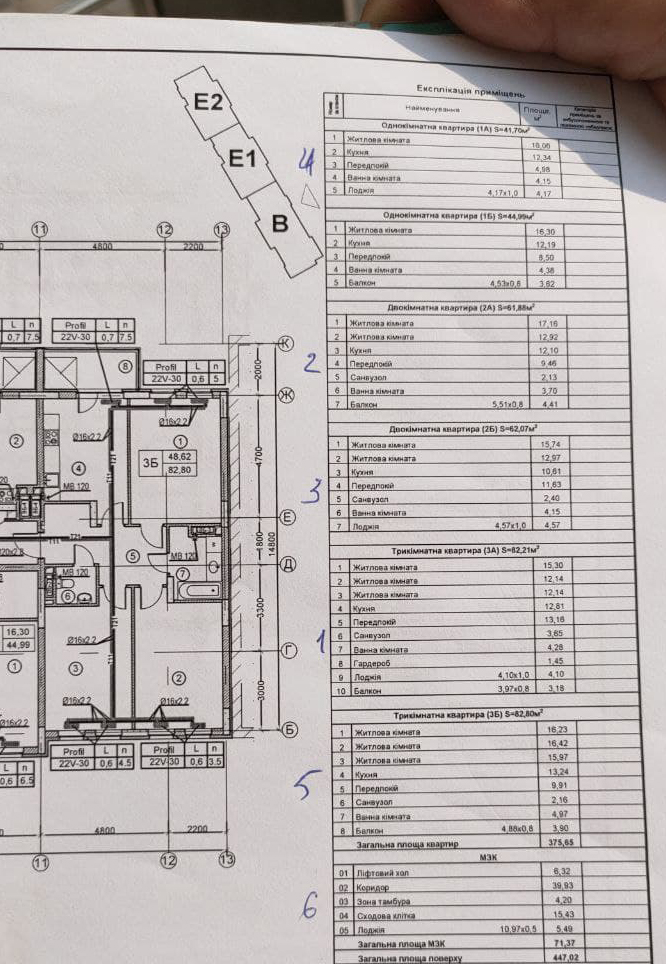

2. Додайте фото передпокою, щоб було видно електрощит.
3. Додайте фото креслень від забудовника щодо розміщення зовнішніх блоків кондиціонерів.
4. Додайте фото креслень від забудовника щодо прокладення комунікацій опалення, розміщення радіаторів.
Потрібне уточнення:
1. Додайте фото зовнішніх стін із квартири, щоб було видно віконні отвори.
2. Додайте фото передпокою, щоб було видно електрощит.
3. Додайте фото креслень від забудовника щодо розміщення зовнішніх блоків кондиціонерів.
4. Додайте фото креслень від забудовника щодо прокладення комунікацій опалення, розміщення радіаторів.
Уточнення до запитання

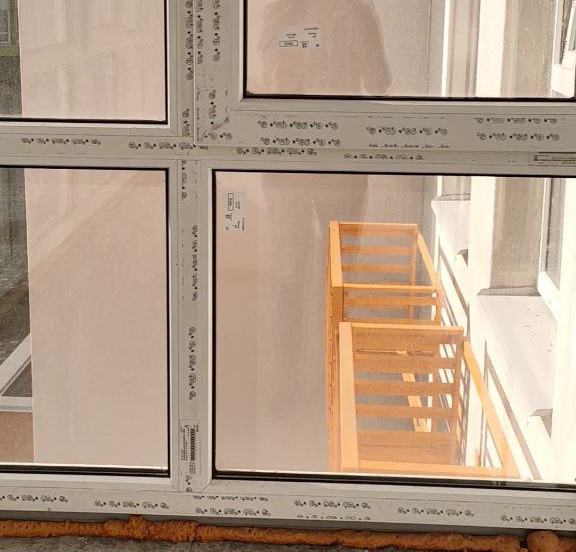

Фото 1. Вікна у всіх кімнатах і кухні +

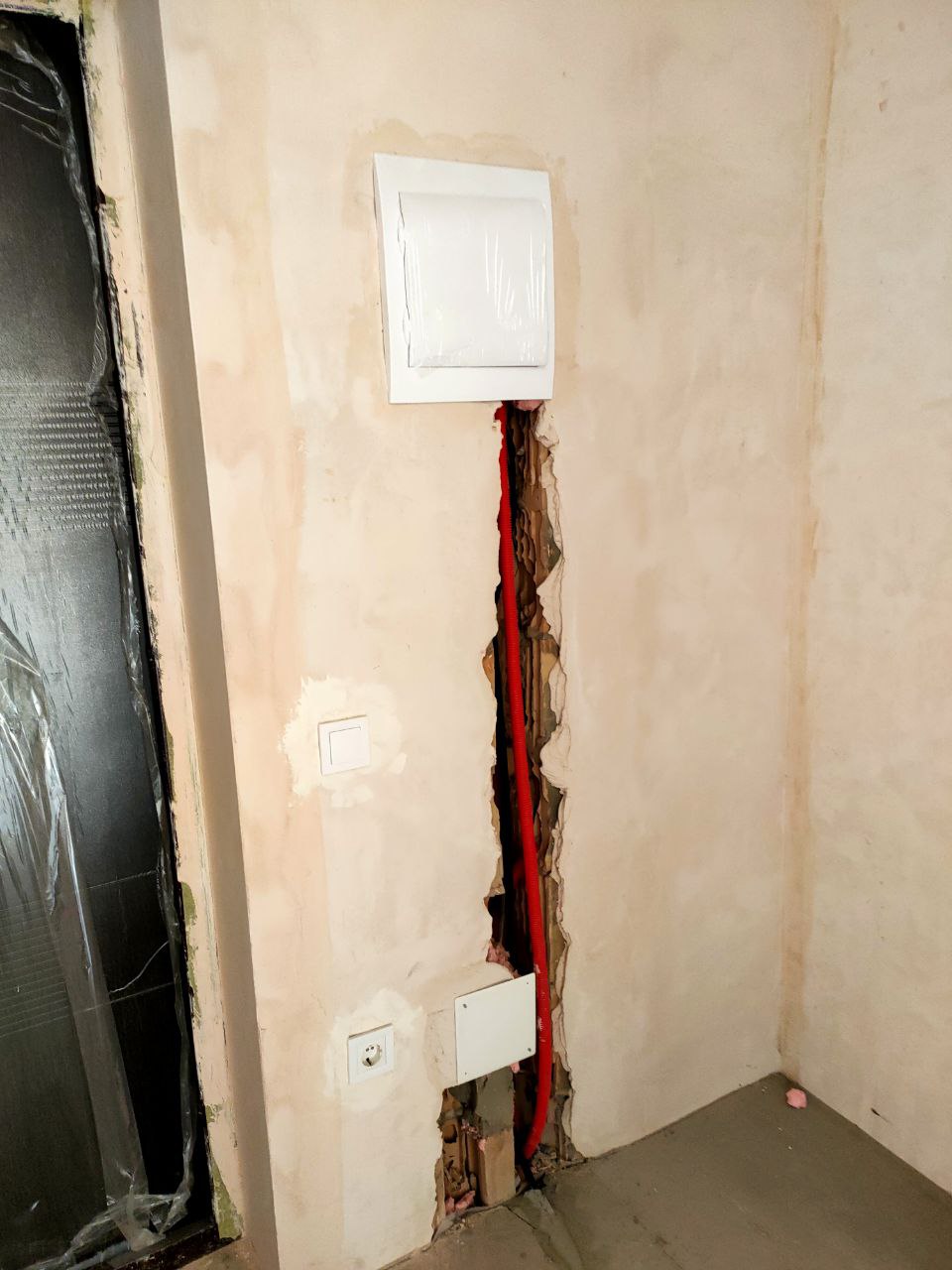

Фото 2. Електрощит.
Фото 3. Креслення комунікацій опалення.

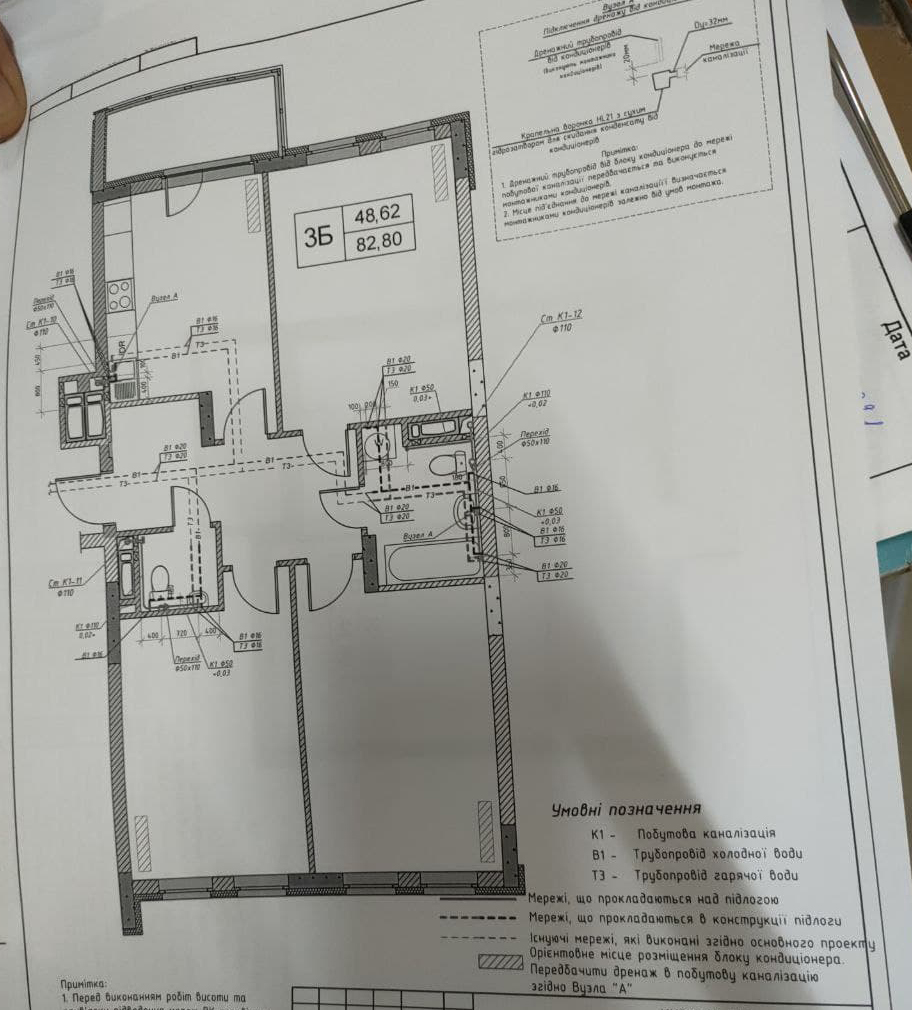

Фото 4. Креслення води і каналізації - позначені тільки внутрішні кондиціонери.

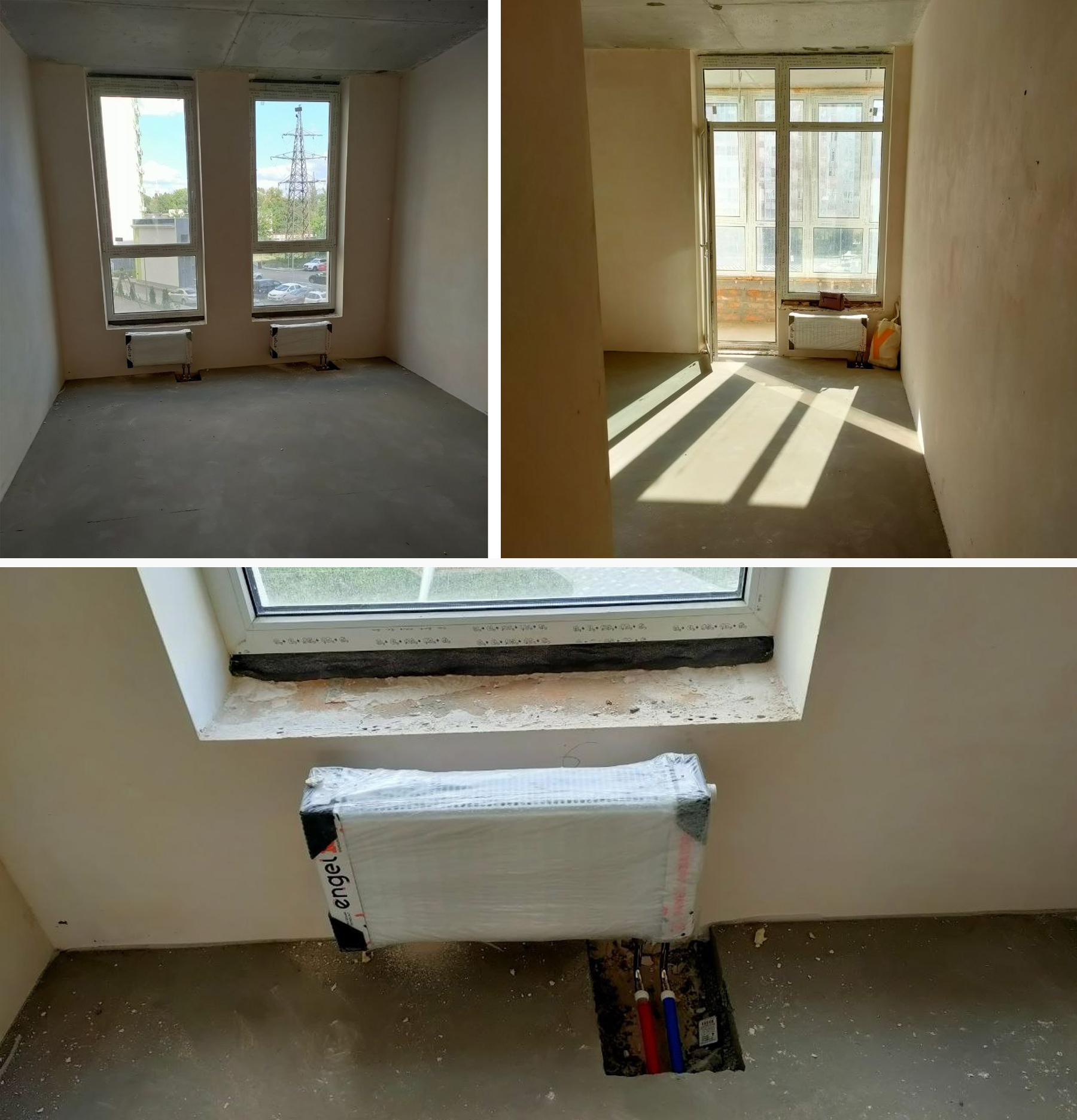

Фото 5. Кошики для кондиціонерів у вітальні.
Фото 6. Кошики для кондиціонерів у інших кімнатах (по 1 кошику на кожну кімнату)
Фото 2. Електрощит.
Фото 3. Креслення комунікацій опалення.
Фото 4. Креслення води і каналізації - позначені тільки внутрішні кондиціонери.
Фото 5. Кошики для кондиціонерів у вітальні.
Фото 6. Кошики для кондиціонерів у інших кімнатах (по 1 кошику на кожну кімнату)
Креслення, малюнки, фотографії
№ 1
№ 2
№ 3
№ 4
№ 5
№ 6
| Відповідає Спеціаліст Марія Вауліна |
 Портфоліо
|
Відповіді
|
Загальна відповідь
У кресленні обмірів – синім кольором позначені розміри з допустимою похибкою у 2 см (над розмірною лінією – значення за побудовою, під розмірною лінією з (*) значення за обмірами. Єдине значне відхилення (позначено червоним кольором) – ширина отвору у ванну кімнату. За обмірами – 85 см, але, скоріш за все, розмір отвору стандартний – 80 см. Думаю, там помилка у обмірах. У будь-якому разі, основні (габаритні) розміри по кімнатах правильні, тому на цьому плані можна працювати далі. Коли будете наступного разу у квартирі, перевірте, будь-ласка, цей розмір.
Креслення, малюнки, фотографії
№ 1
№ 2
Пояснення до креслень
Креслення №1. Обміри у форматі jpg для загального уявлення про виконану роботу.
Креслення №2. Обміри у форматі pdf для роздрукування. Друкувати потрібно на формат А3, тоді креслення буде у масштабі 1:50 (у 1см – 50 см). Для зручності у правому нижньому кутку є масштабна лінійка (для неформатного друку).
Креслення №2. Обміри у форматі pdf для роздрукування. Друкувати потрібно на формат А3, тоді креслення буде у масштабі 1:50 (у 1см – 50 см). Для зручності у правому нижньому кутку є масштабна лінійка (для неформатного друку).
